Jak działa niezwiązany system naprężenia wtórnego?

Jakiśniezwiązany system naprężenia wtórnegoto technika sprężania, w której naprężone cięgna stalowe nie są trwale przymocowane do otaczającego betonu (w przeciwieństwie do sprężania zespolonego, w którym cięgna są wtapiane w kanały w celu związania z betonem). Zamiast tego cięgna są izolowane od betonu za pomocą trwałej powłoki i poszycia, co pozwala im na nieznaczny ruch względem betonu przez cały okres użytkowania konstrukcji. System ten jest szeroko stosowany w płytach, belkach, kolumnach i mostach ze względu na jego elastyczność, łatwość montażu i zdolność do kompensowania niewielkich ruchów konstrukcyjnych.

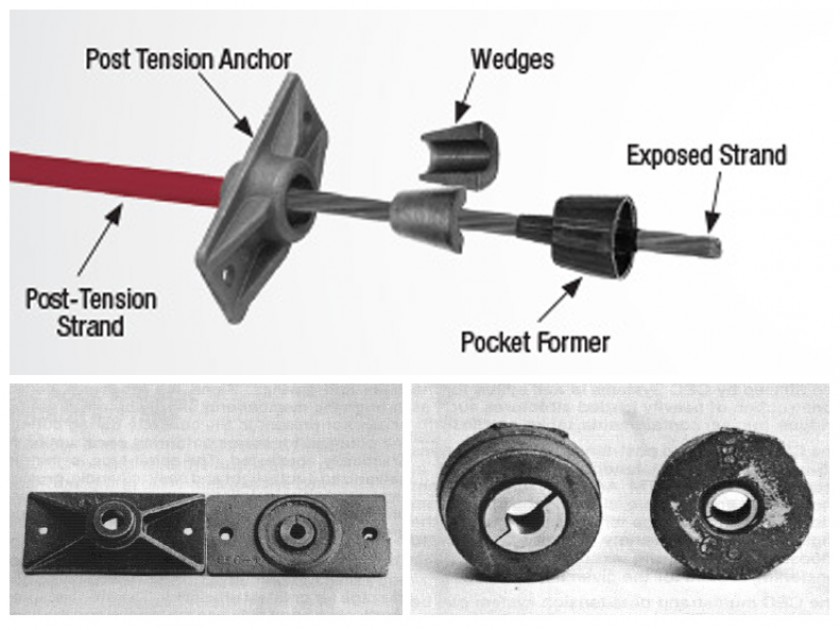

Podstawowe komponentyNiespojony system napinania wtórnego

Cięgna: Sploty/druty stalowe o wysokiej wytrzymałości (element nośny, prefabrykowany na odpowiednią długość).

Powłoka/powłoka: Gładka, nieprzepuszczalna plastikowa lub metalowa osłona otaczająca ścięgno, plus smar/wosk wewnątrz osłony. Zapobiega to korozji, zmniejsza tarcie i zapewnia, że ​​cięgno nie jest związane z betonem.

Zakotwienia: Urządzenia mechaniczne (na obu końcach cięgna), które chwytają cięgno i przenoszą siłę rozciągającą cięgna na konstrukcję betonową (np. zakotwienia klinowe dla splotów).

Siłownik naprężający: Sprzęt hydrauliczny używany do napinania cięgna do siły projektowej podczas budowy.

Kanały (opcjonalnie): Małe kanały z tworzywa sztucznego/przewodów zalane w betonie w celu prowadzenia cięgien (w przypadku wstępnie ułożonych układów cięgien).

ZaletyNiezwiązane napięcie wtórne

Szybsza budowa: Brak spoinowania na miejscu (największa oszczędność czasu), a prefabrykowane cięgna zmniejszają nakład pracy.

Elastyczny projekt: Cięgna można zakrzywiać/układać tak, aby pasowały do ​​złożonych geometrii konstrukcyjnych (np. płyty płaskie w przypadku wieżowców).

Ulepszona kontrola pęknięć: wstępne ściskanie minimalizuje pękanie przy rozciąganiu pod obciążeniem użytkowym; drobne pęknięcia (jeśli występują) nie zagrażają ścięgno.

Dostosowuje się do ruchów: Poślizg ścięgna pozwala na niewielkie ruchy strukturalne (np. skurcz, pełzanie, rozszerzalność cieplną) bez gromadzenia się naprężeń.

Konstrukcje lekkie: umożliwia uzyskanie większych rozpiętości przy cieńszych płytach/belkach (mniejsza objętość betonu) w porównaniu do betonu zbrojonego.

Typowe zastosowania

Podłogi z płaskiej płyty/płaskiej płyty w budynkach mieszkalnych/komercyjnych (najpowszechniejsze zastosowanie).

Garaże parkingowe, pomosty i ramy belek słupowych.

Płyty na poziomie (do dużych posadzek przemysłowych w celu kontroli pęknięć skurczowych).

Konstrukcje odporne na wstrząsy sejsmiczne (w połączeniu z prętami zbrojeniowymi ze stali miękkiej).

Podsumowując,niezwiązany system naprężenia wtórnegodziała poprzez przyłożenie kontrolowanej siły rozciągającej do zabezpieczonego przed korozją, niezwiązanego cięgna stalowego po utwardzeniu betonu, co powoduje wstępne ściskanie betonu, aby przeciwdziałać przyłożonym obciążeniom - a wszystko to podczas gdy cięgno pozostaje odizolowane od betonu, zapewniając elastyczność, trwałość i efektywne przenoszenie obciążenia poprzez zakotwienia.
