Jak działa klejony system naprężania?

A związany system naprężenia wtórnegoto metoda zbrojenia betonu poprzez napinanie stalowych cięgien po stwardnieniu betonu, przy czym cięgna są trwale związane z betonem

Komponenty

Ścięgna: Liny lub pręty ze stali o wysokiej wytrzymałości

Kanały: Plastikowe lub metalowe rurki, w których znajdują się ścięgna

Zakotwienia: Urządzenia na końcach przenoszące napięcie na beton

Fuga: Materiał cementowy wypełniający kanały

Proces pracy

1 Faza instalacji

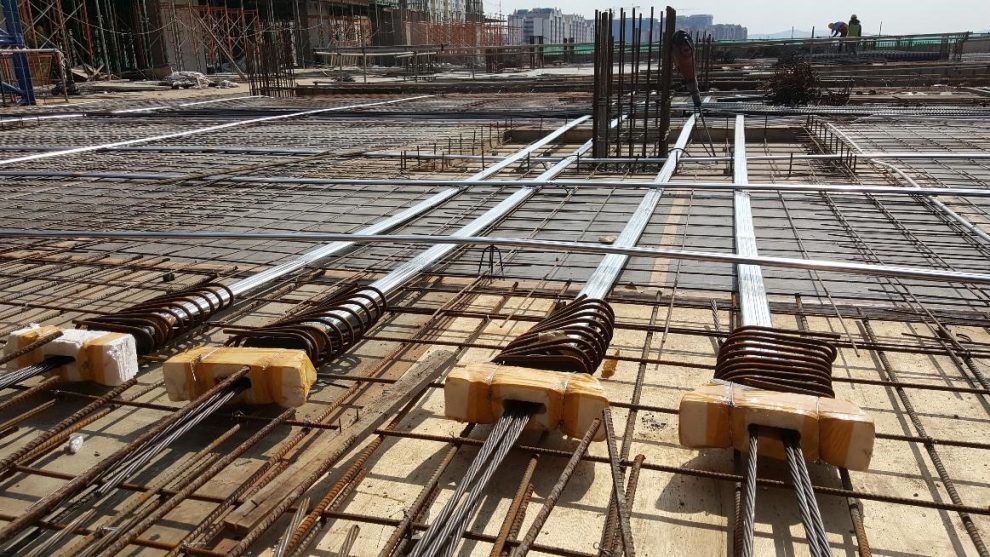

Kanały układane są w szalunkach betonowych zgodnie z projektem konstrukcyjnym

Do tych kanałów wprowadza się ścięgna przed wylaniem betonu

Zakotwienia umieszcza się na obu końcach ścięgien

2 Wylewanie i pielęgnacja betonu

Wokół kanałów i ścięgien wylewa się beton

Beton może utwardzić się do wystarczającej wytrzymałości (zwykle 70-80% wytrzymałości projektowej)

3 Proces napinania

Podnośniki hydrauliczne wywierają napięcie na ścięgna

Ścięgna są rozciągane do określonej siły (zwykle 70-80% ich wytrzymałości ostatecznej)

Napięcie jest utrzymywane, podczas gdy zakotwienia są zabezpieczone

4 Faza wiązania

Zaprawa jest pompowana do kanałów pod ciśnieniem

Zaprawa wypełnia wszystkie puste przestrzenie pomiędzy ścięgnem a kanałem

Po utwardzeniu zaprawa tworzy trwałe połączenie pomiędzy cięgnem, kanałem i betonem

Kluczowe zalety

Zwiększona nośność konstrukcyjna: pozwala na większe rozpiętości i cieńsze sekcje

Kontrola pęknięć: Zmniejsza lub eliminuje pękanie pod obciążeniem użytkowym

Trwałość: Wiązanie chroni ścięgna przed korozją

Redystrybucja obciążenia: Naprężenia są bardziej równomiernie rozłożone w całej konstrukcji

Aplikacje

Mosty i konstrukcje parkingowe

Wysokie budynki

Obiekty przemysłowe

Płyty i belki o dużych rozpiętościach
