Co to są śruby skalne z powłoką rozporową?

Śruby skalne z powłoką rozporowąto rodzaj mechanicznego urządzenia wzmacniającego skały szeroko stosowane w inżynierii podziemnej (takiej jak kopalnie, tunele i podziemne jaskinie) w celu stabilizacji spękanych lub luźnych mas skalnych.

Podstawowa zasada działania

Polegają one na rozszerzaniu mechanicznym w celu wytworzenia tarcia i siły docisku pomiędzy śrubą a otworem skalnym. Kluczowym elementem jest tuleja rozprężna (dzielona tuleja w kształcie klina) instalowana na końcu śruby. Po dokręceniu śruby (zwykle za pomocą nakrętki na odsłoniętym końcu) płaszcz rozprężny jest ściskany przez klin, powodując jego rozszerzenie na zewnątrz i szczelne dociśnięcie do wewnętrznej ściany otworu wiertniczego. Powoduje to silne tarcie promieniowe, które mocno zakotwicza śrubę w skale, a następnie śruba może wytrzymać obciążenia rozciągające, aby zapobiec zawaleniu się lub przemieszczeniu skały.

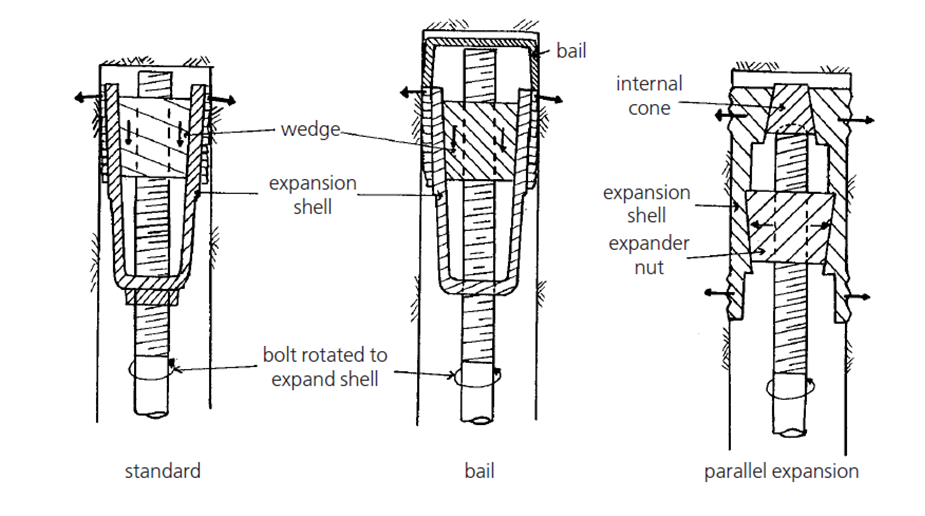

Podstawowa struktura

Obudowa rozszerzającamontaż: Część kotwiąca rdzeń, składająca się z dzielonej tulei stalowej i pasującego klina. Ilość rozcięć w tulei można regulować w zależności od potrzeb inżynierskich.

Korpus śruby: Stalowy pręt (zwykle stal gwintowana), który łączypowłoka rozszerzającai elementem mocującym powierzchnię oraz przenosi siłę rozciągającą.

Elementy do mocowania powierzchni: łącznie z podkładkami i nakrętkami. Dokręcenie nakrętki powoduje, że klin dociska płaszcz rozprężny, a podkładka równomiernie rozkłada nacisk na powierzchnię skały.

Kluczowa charakterystyka

Szybkie zakotwienie: Efekt zakotwiczenia można uzyskać natychmiast po dokręceniu nakrętki, bez czekania na utwardzenie zaczynu (w przeciwieństwie do zabetonowanych śrub do skał), co jest odpowiednie w przypadku pilnych zastosowań podporowych.

Kotwienie mechaniczne: Nie ma potrzeby stosowania materiałów do spoinowania, co jest wygodne w przypadku budowy w środowiskach bogatych w wodę lub o niskiej temperaturze, gdzie zaprawa nie jest łatwa do zestalenia.

Ograniczona głębokość zakotwiczenia: Efektywna siła zakotwiczenia pochodzi głównie z kontaktu pomiędzypowłoka rozszerzającai ścianą odwiertu, dlatego jest powszechnie stosowany jako tymczasowe lub krótkotrwałe podparcie. W przypadku wymagań długoterminowych i wysokiej stabilności bardziej odpowiednie są kotwy do skał z cementem.

Łatwa instalacja i demontaż: Proces obsługi jest prosty i w razie potrzeby można go usunąć i ponownie wykorzystać (pod warunkiem zapewnienia bezpieczeństwa konstrukcji).

Typowe scenariusze zastosowań

Tymczasowe podparcie w chodnikach i przodkach kopalnianych.

Awaryjne wzmacnianie spękanych odcinków skał podczas drążenia tuneli.

Wsparcie dla drobnej inżynierii podziemnej o krótkim okresie użytkowania.
