co to jest naprężenie wstępne

Napinanie wstępne to kontrolowana technika inżynieryjna, w której siła rozciągająca jest celowo przykładana do elementu konstrukcyjnego (zwykle cięgien, kabli lub prętów ze stali o wysokiej wytrzymałości), zanim zostanie on poddany zewnętrznym obciążeniom użytkowym. Jest najczęściej stosowany w konstrukcjach z betonu sprężonego, ale jest również stosowany w kablach, śrubach i zespołach mechanicznych.

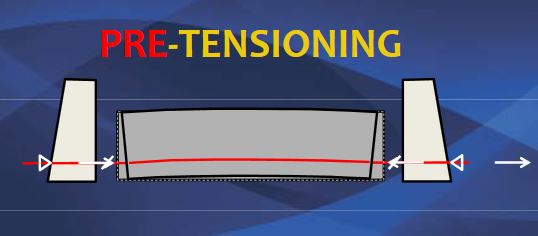

Jak działa naprężenie wstępne (w betonie)

Rozciąganie ścięgna

Cięgna ze stali o wysokiej wytrzymałości (druty, splotki lub pręty) umieszcza się wewnątrz szalunku i rozciąga do określonej siły naciągu za pomocą podnośników hydraulicznych, zakotwionych w sztywnym szalunku lub przyczółkach zewnętrznych.

Układanie i utwardzanie betonu Następnie beton wylewa się wokół naprężonych cięgien i pozostawia do utwardzenia i uzyskania wystarczającej wytrzymałości na ściskanie.

Uwolnienie ścięgna

Gdy beton osiągnie wymaganą wytrzymałość, zostaje uwolniona zewnętrzna siła przeciskowa. Cięgna próbują skurczyć się do swojej pierwotnej długości, ale teraz są przyczepione do stwardniałego betonu. Skurcz ten powoduje naprężenie ściskające w elemencie betonowym. Przyłożenie obciążenia Kiedy zewnętrzne obciążenia eksploatacyjne (np. ruch drogowy, grawitacja, wiatr) zostaną przyłożone, muszą one najpierw pokonać wbudowane naprężenia ściskające, zanim w betonie utworzą się naprężenia rozciągające, znacznie redukując lub eliminując pękanie.

Główne zastosowania

Prefabrykowane belki betonowe, płyty podłogowe, panele dachowe i podkłady kolejowe

Pale z betonu sprężonego do głębokich fundamentów Połączenia śrubowe o dużej wytrzymałości (wstępne naprężenie śrub zapobiegające poluzowaniu się pod wpływem wibracji)

Kable w mostach, wieżach i konstrukcjach rozciąganych Komponenty mechaniczne poprawiające odporność zmęczeniową i stabilność wymiarową

Podstawowe zalety

Redukuje lub eliminuje pękanie betonu przy rozciąganiu. Zwiększa nośność i sztywność konstrukcji. Umożliwia tworzenie większych rozpiętości przy mniejszych przekrojach prętów. Poprawia trwałość i odporność na zmęczenie i uszkodzenia środowiskowe.

Umożliwia lżejsze i bardziej wydajne projekty konstrukcyjne. Podsumowując, naprężanie wstępne to precyzyjny proces produkcyjny, w którym wykorzystuje się celowe naprężenie początkowe w celu stworzenia bardziej sprężystej i wydajnej konstrukcji końcowej, szczególnie dominującej w branży prefabrykatów betonowych.
