Jaka jest zawartość węgla w odlewach z żeliwa sferoidalnego?

Wyższa zawartość węgla może sprzyjać grafityzacji odlewów. Ponieważ grafit przyjmuje kształt kulisty, może absorbować energię w zastosowaniach mechanicznych, poprawiając w ten sposób właściwości fizyczne maszyn.

Zawartość węgla w żeliwie sferoidalnym jest na ogół wysoka, co czyni go stopem żelazo-węgiel. W przypadku żeliwa przemysłowego typowa zawartość węgla waha się od 2% do 3,9%, przy równoważniku węgla od 4,1% do 4,7%.Główne składnikiodlewy z żeliwa sferoidalnego: Skład chemiczny żeliwa sferoidalnego obejmuje przede wszystkim pięć wspólnych pierwiastków: siarkę, fosfor, krzem, węgiel i mangan. Zastosowanie zawartości węgla wodlewy z żeliwa sferoidalnego: Szczególnie ważne jest, aby pamiętać, że podczas przygotowywania materiałów topionych, jeśli ścianka odlewu jest cienka, a pozostała ilość pierwiastków sferoidyzujących jest duża lub niewystarczająco zaszczepiona, należy przyjąć zawartość z górnej granicy, w przeciwnym razie należy zastosować dolną granicę. Wybór równoważnika węgla w pobliżu punktu eutektycznego nie tylko poprawia płynność roztopionego żelaza, ale w przypadku żeliwa sferoidalnego, zwiększenie równoważnika węgla zwiększa również zdolność samokompensacji roztopionego żelaza podczas krzepnięcia z powodu zwiększonej ekspansji grafityzacyjnej. Jednakże zbyt wysoka zawartość węgla może prowadzić do pływającego grafitu.

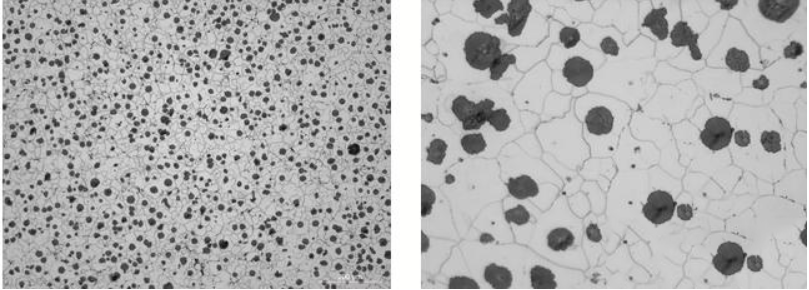

Dlatego, na podstawie obserwacji empirycznych, górną granicę równoważnika węgla w żeliwie sferoidalnym osiąga się, gdy w stopionym żelazie obserwuje się pływający grafit (w temperaturze około 1200°C). Wpływ zawartości węgla na właściwości użytkowe żeliwa sferoidalnego: Zawartość węgla w odlewach z żeliwa sferoidalnego wpływa na ilość grafitu wydzielonego podczas krzepnięcia, co odnosi się do średniej wielkości lub liczby kulek grafitowych. Zazwyczaj zawartość węgla wodlewy z żeliwa sferoidalnegowaha się od 2% do 3,9%, ale istotne jest zrozumienie wpływu zmniejszenia zawartości węgla na właściwości mechaniczne żeliwa. Należy to uwzględnić w oparciu o konstrukcję, wymiary, grubość ścianki i błędy w grubości ścianki sąsiednich płaskich ścianodlewy z żeliwa sferoidalnego. Zmniejszenie zawartości węgla w żeliwie sferoidalnym z około 4% do 2,5% może nieznacznie zwiększyć wytrzymałość na rozciąganie i granicę plastyczności (około 23 do 31 N/mm²), a także zwiększyć wydłużenie o około 5%, ze znaczną poprawą wartości udarności.
